應用 |
適用于焊接,切割機器和系統(tǒng)及類似工藝過程。 |
|
型號 |
D2/D3 |
|
公稱直徑 |
50 – 63 |
|
標準 |
ISO 5171 |
|
精度等級( EN 837-1/6 ) |
2.5 |
|
量程( EN 837-1/5 ) |
-0.1/0 bar 到 -0.1/+1.5 MPa 0/0.1 bar 到 0/40 MPa |
|
負載范圍 |
靜態(tài)負載：3/4 x 滿量程 動態(tài)負載：2/3 x滿量程 瞬間負載：滿量程 |
|
工作溫度 |
介質溫度： Tmax= +60 ℃ 環(huán)境溫度： Tmin= -20 ℃； Tmax= +60 ℃ |
|
溫度影響 |
如果測量元件的溫度偏離+20℃，會產生一定偏差： 溫度上升：約±0.4%/10K 溫度下降：約±0.4%/10K 滿量程的百分比值 |
|
防護等級 |
IP 32(EN 60529) |
|
過程連接 |
銅合金，徑向或中心軸向 壓力輸入口帶限流 G1/4B– 扳手尺寸SW14 ( EN 837-1/7.3 ) |
|

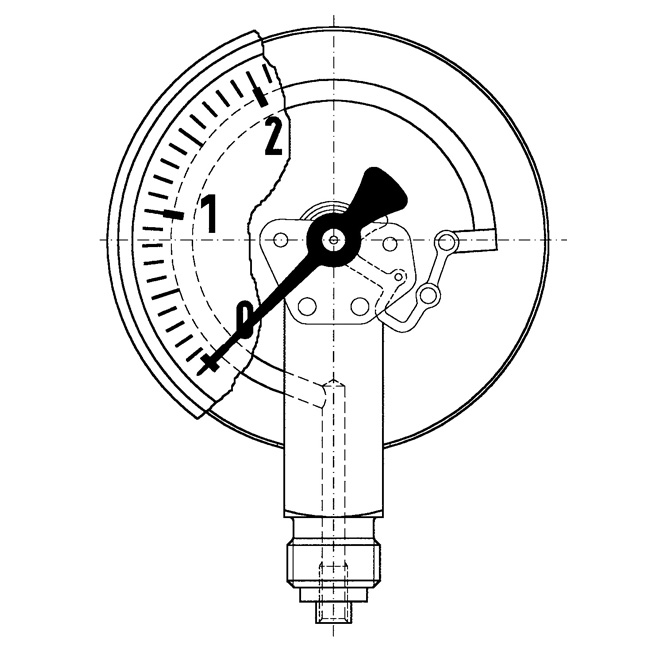

測量元件 |
彈簧管, 銅合金 ≤ 4 MPa “C”型管 > 4 MPa 螺旋管 ( 如測量介質是乙炔，銅含量<70%) |
| 干凈程度 |
與介質接觸部件去油去油脂 |
|
機芯 |
銅合金 |
|
表牌 |
鋁，白色 表牌印刷為黑色 |
|
指針 |
鋁, 黑色 |
|
表殼 |
D2 – 鋼（金色或黑色噴塑） D3 - 不銹鋼304, 卸壓后蓋 |
|
標記 |
氧氣表， 標記“Oxygen”和 “Free from oil and grease” 乙炔表， 標記“Acetylene” |
|
視窗 |
塑料，按壓式 |
