應用 |

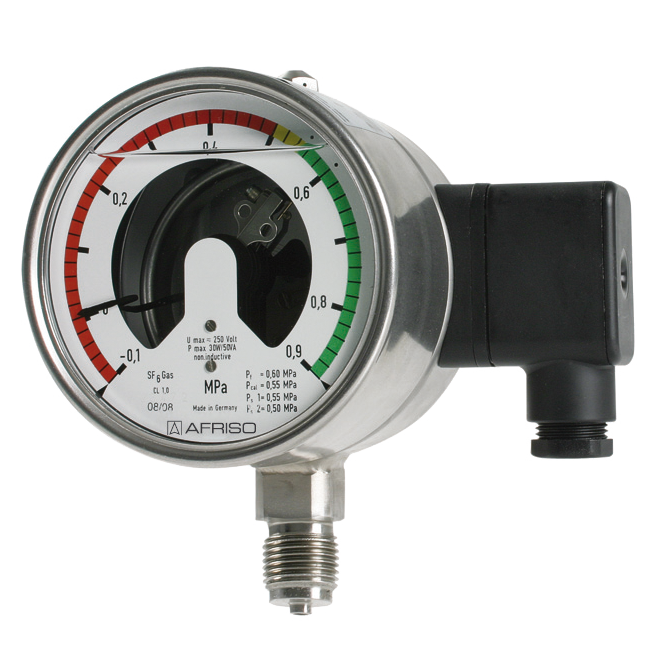

SF6氣體密度繼電器用于監測以六氟化硫（SF 6）為絕緣介質的高壓開關柜（GIS），轉換器，氣體絕緣輸電線（GIL）和變壓器內的六氟化硫（SF 6）氣體的密度。 |
|
描述 |
SF6氣體密度繼電器具有出色的可靠性。 它的過程連接部分完全焊接在測量系統,這意味著不需要任何一顆存在潛在泄漏風險的固定螺絲?？筛鶕?jù)客戶要求制作。 |
|
型號 |
D7 |
|
公稱直徑 |
100 |
|
精度等級 |
±1.5% x 滿量程 在20 ℃ ±2.5% x 滿量程 在-20/+60 ℃(補償范圍) |
|
量程 |
-0.1/+0.5 MPa -0.1/+0.9 MPa 其它按要求 |
|
負載范圍 |
滿量程 |
|
接點類型 |
磁助式 ( MK ) 電感式 ( IK ) |
|
工作溫度 |
環境溫度： Tmin= -40 ℃； Tmax= +65 ℃ 介質溫度： Tmax = +100 ℃ 補償溫度： -20/+60 ℃ |
|
防護等級 |
IP 65 (EN 60529) 殼體帶排氣孔: IP 54 |
|
過程連接 |
不銹鋼316L， 徑向或軸向偏心 G1/2B– 扳手尺寸SW22 ( EN 837-1/7.3 ) |
|
電氣連接 |
帶接線盒 |
|
測量元件 |
彈簧管, 不銹鋼316 Ti/316L |
|
機芯 |
不銹鋼 |
|
表牌 |
鋁，白色 |
|
指針 |
鋁, 黑色 |
|
表殼 |
不銹鋼304, 帶卸壓口 |
| 卷邊罩圈 | 不銹鋼304 |
|
視窗 |
安全玻璃 |
|
充液 |
硅油 |
