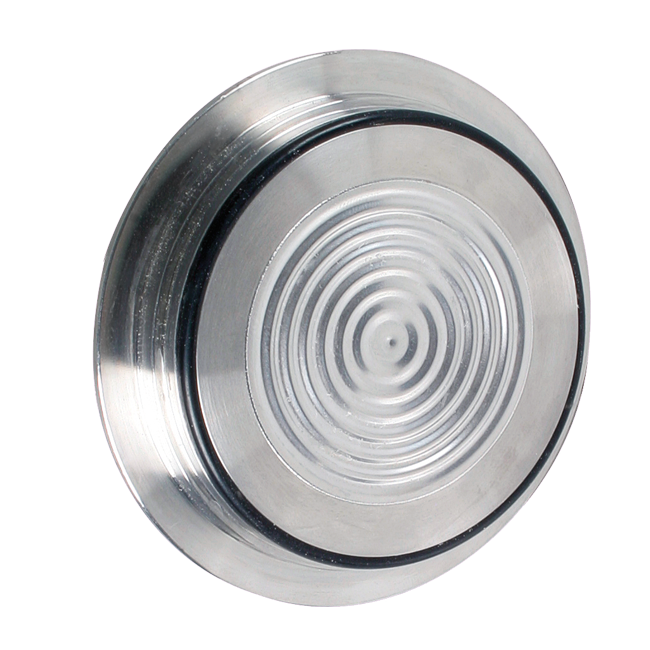

法蘭型隔膜密封MD 63用于無菌工藝過程中隔離管道或槽罐中的壓力測量和控制單元。

適用于彈簧管壓力表，壓力傳感器和壓力開關連接。 安裝在不允許有死角的無菌工藝管線中。

典型應用領域： 無菌工藝工程中的應用、 制藥工程、生物技術、食品和飲料行業、飲料機械、乳品業、 釀酒業。

使用的所有材質都在FDA-目錄中，并符合EHEDG衛生設計要求，并通過EHEDG認證。

此化學密封和測量儀器焊接在一起，形成一個不可分離的整體，抗沖擊和抗振動，沒有可能收集污垢的外部邊緣。

此化學密封有F型和N型; 由于其緊湊的設計，它有廣泛的應用。

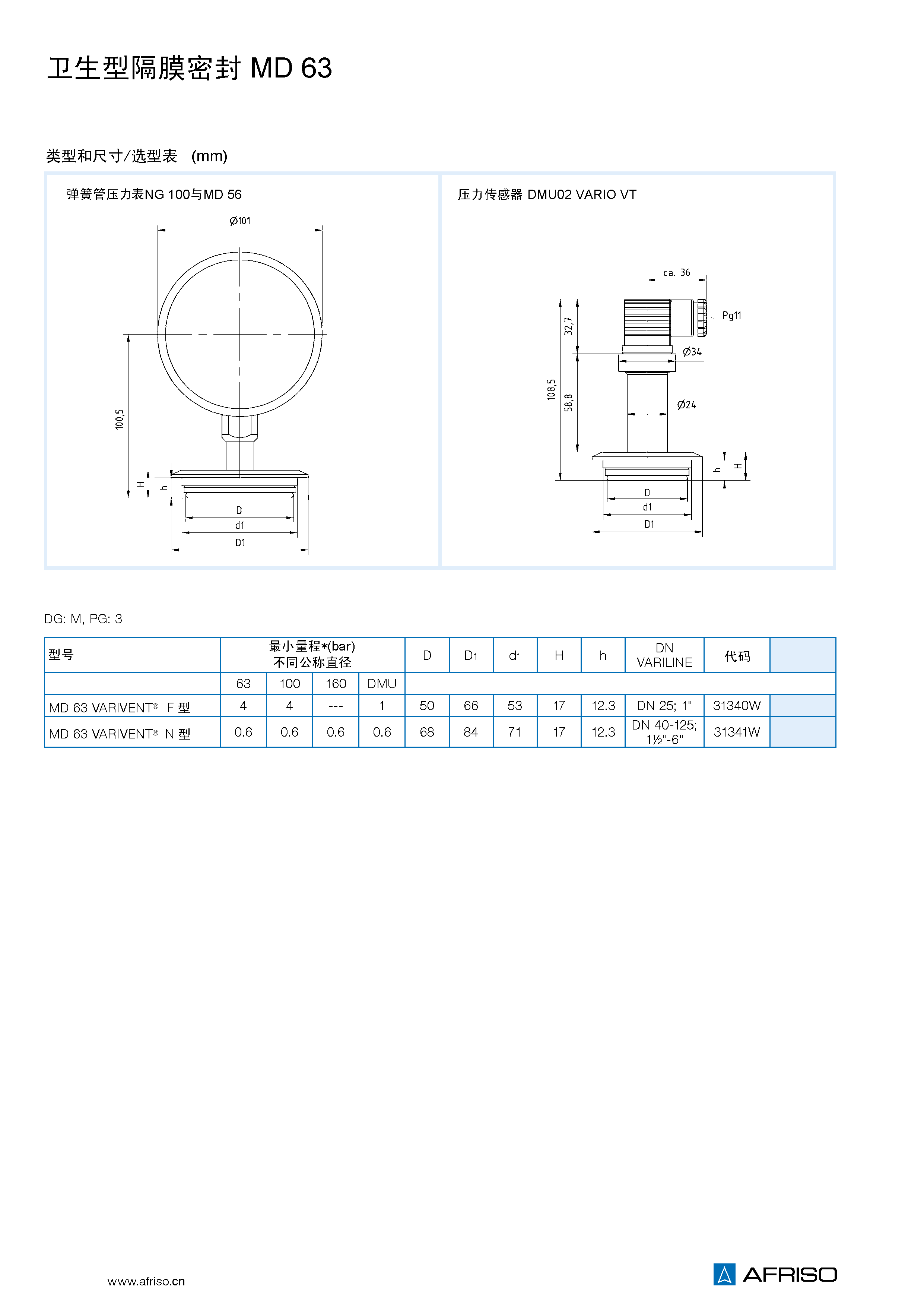

型號

MD 63

過程連接

用于VARINLINE®/ VARIVENT®在線外殼

F型用于外殼DN 25和1“(標準安裝直徑50mm)

N型用于外殼DN 40–125和1?"–6"(標準安裝直徑68mm)

不銹鋼 316 L，密封EPDM

(USP CLASS VI 分類， FDA-目錄內)

表面粗糙度

Ra ≤ 0.8 μm

壓力傳動液

石蠟油 (FM 09)  FDA-目錄

壓力量程

0.06 MPa 到2.5 MPa

認證

EHEDG認證EL-CLASS I

可安裝至

彈簧管壓力表NG 50, 63, 80, 100, 160

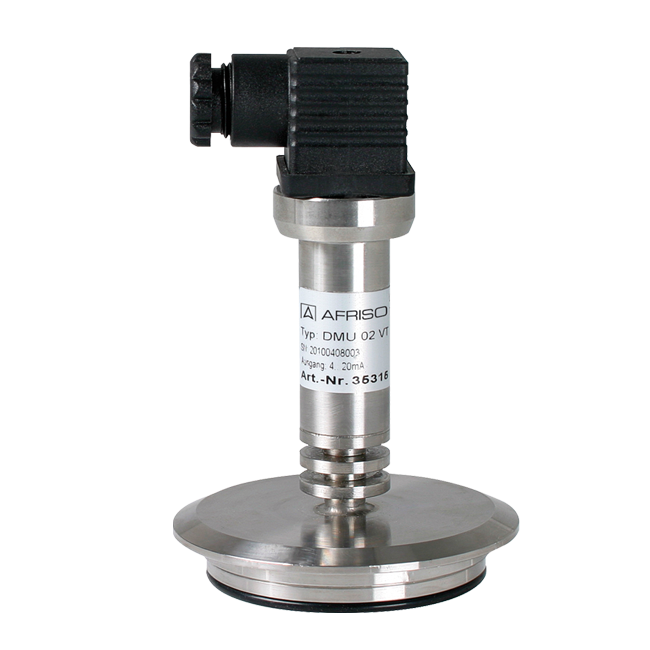

壓力變送器(DMU)

壓力開關(DS)
