應用 |
適用于測量低粘度、非結晶的腐蝕性氣體或液體介質的壓力。用于腐蝕性環境。 該儀表的設計符合EN837-1/9.7.2標準。 |
|
型號 |
D4 |
|
公稱直徑 |
63 |
|
精度等級( EN 837-1/6 ) |
1.6級(>0/60 MPa 2.5級) |
|
量程( EN 837-1/5 ) |
-0.1/0 到 -0.1/+1.5 MPa 0/0.06 到 0/100 MPa |
|
負載范圍 |
靜態負載：3/4 x 滿量程 動態負載：2/3 x 滿量程 瞬間負載： 滿量程 |
|
工作溫度 |
介質溫度： Tmax= +100 ℃ 環境溫度： Tmin= -20 ℃ Tmax= +60 ℃ |
|
溫度影響 |
如果測量元件的溫度偏離+20℃，會產生一定偏差： 溫度上升：約±0.4%/10K 溫度下降：約±0.4%/10K 滿量程的百分比值 |
|
防護等級 |
IP 54 (EN 60529) |
|
過程連接 |
不銹鋼316L 徑向或軸向偏心 G1/4B– 扳手尺寸SW14 ( EN 837-1/7.3 ) |
|
測量元件 |
彈簧管, 不銹鋼316Ti/316L ≤ 6 MPa “C”型管 > 6 MPa 螺旋管,銅合金 以氦氣進行氣密性測試 |
|
機芯 |
不銹鋼 |
|
表牌 |
鋁，白色 表牌印刷為黑色 |
|
指針 |
鋁, 黑色 |
|

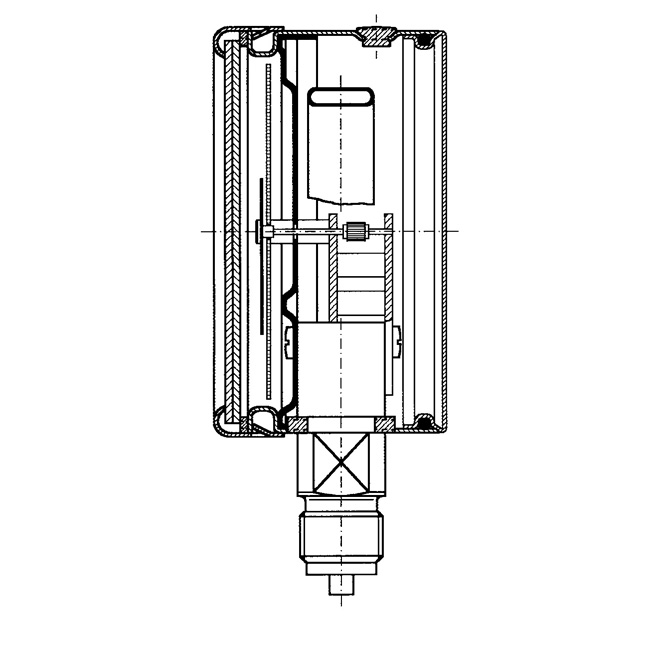

表殼 |
不銹鋼304, 帶防護擋板和卸壓后蓋( S3 )。 |
|
卡口式罩圈 |
不銹鋼304 |
|
視窗 |
安全玻璃 |
