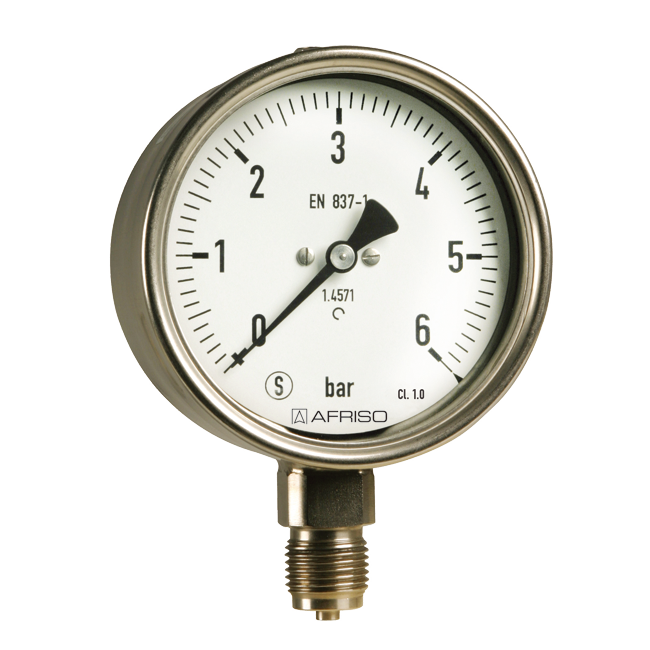

適用于測量低粘度、非結晶的腐蝕性氣體或液體介質的壓力。用于腐蝕性環境。

該儀表的設計符合EN837-1/9.7.2標準。

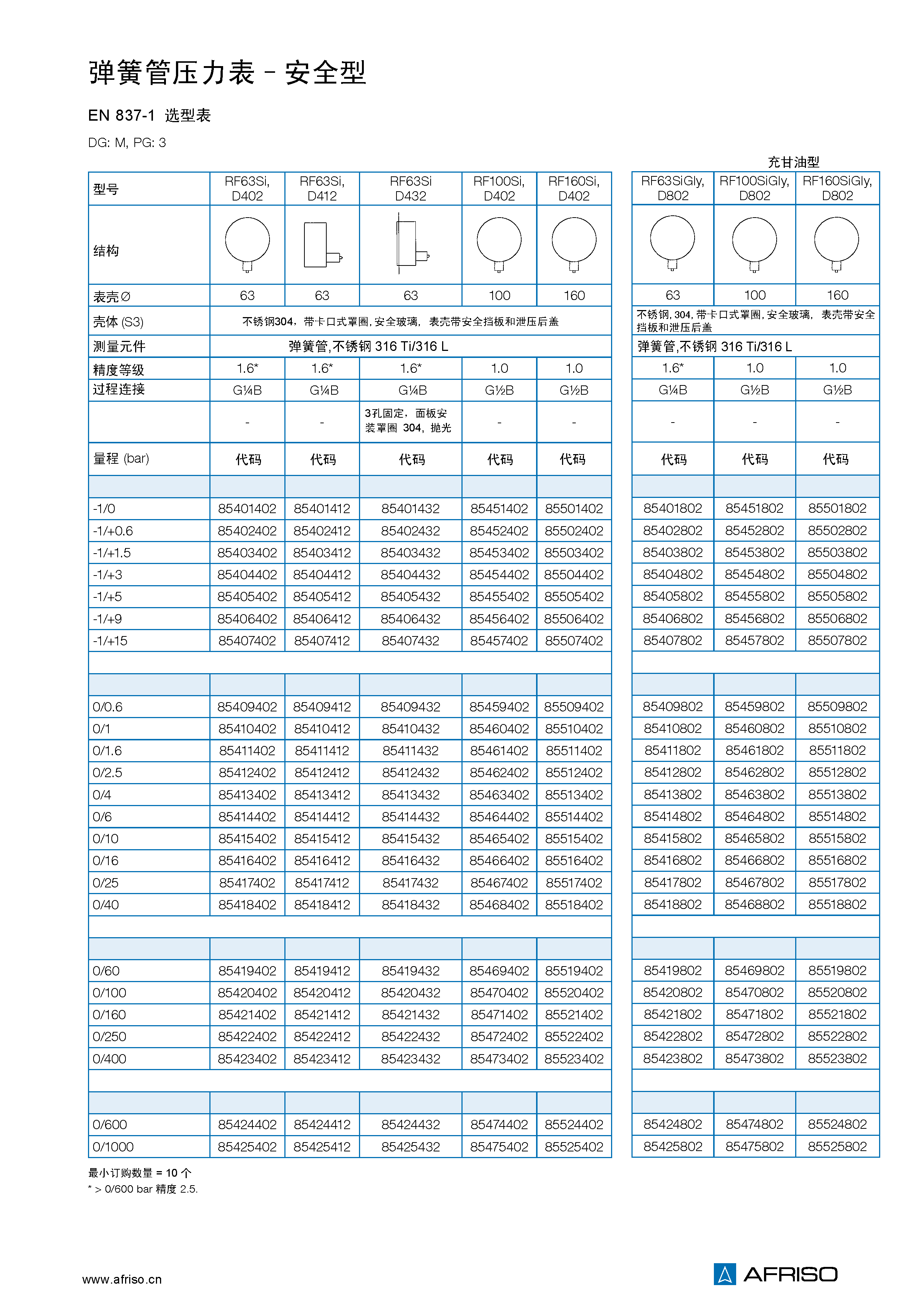

型號

D4

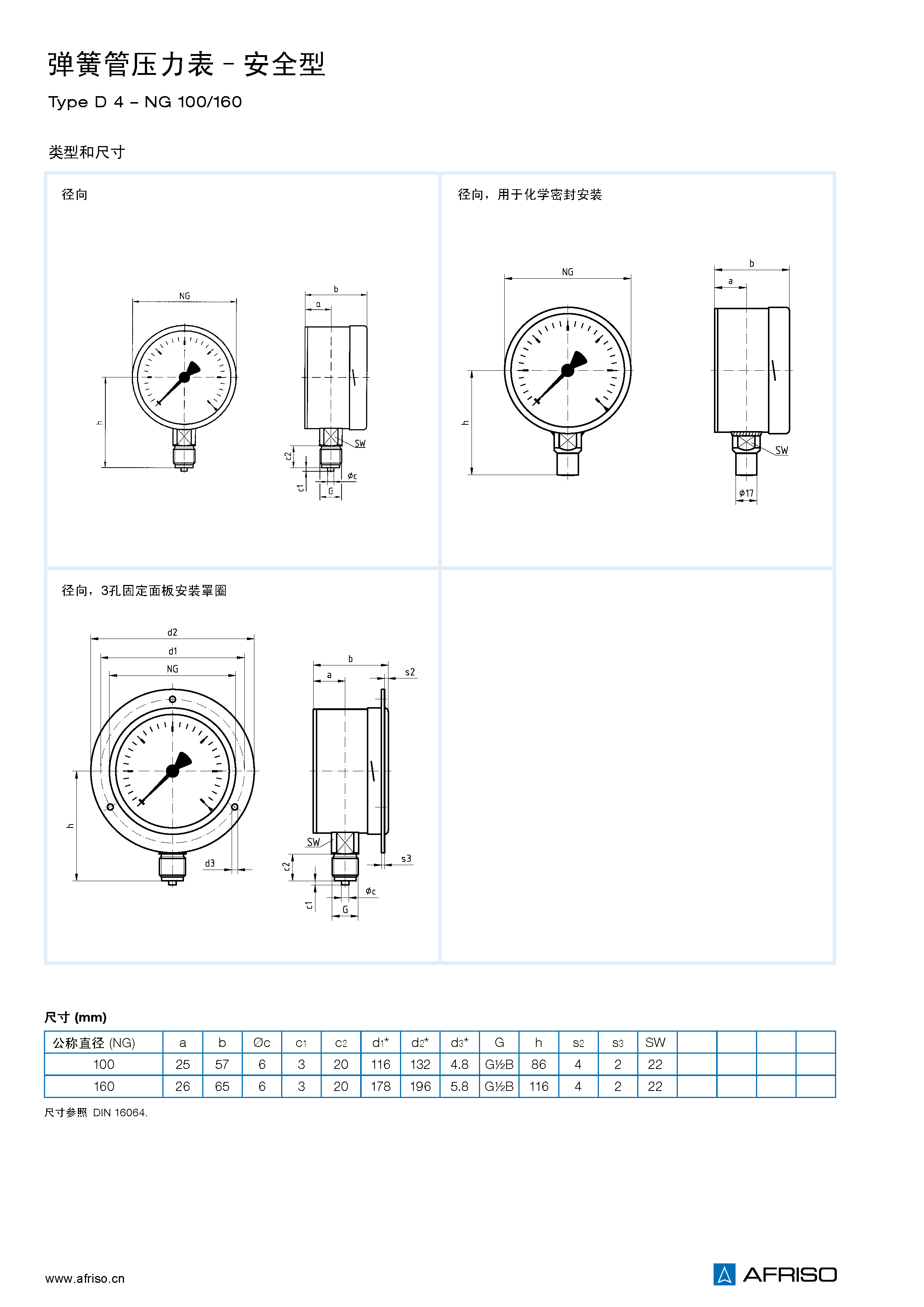

公稱直徑

100 - 160

精度等級( EN 837-1/6 )

1.0級

量程( EN 837-1/5 )

-0.1/0 到 -0.1/+1.5 MPa

0/0.06 到 0/100 MPa

負載范圍

靜態負載：

≤ 60 MPa = 滿量程

> 60 MPa = 3/4 x滿量程

動態負載：

≤ 60 MPa = 0.9 x 滿量程

> 60 MPa = 2/3 x滿量程

瞬間負載：

≤ 60 MPa = 1.3 x 滿量程

> 60 MPa = 滿量程

工作溫度

介質溫度： T_max= +100 ℃

環境溫度： T_min= -20 ℃ T_max= +60 ℃

溫度影響

如果測量元件的溫度偏離+20℃，會產生一定偏差：

溫度上升：約±0.4%/10K

溫度下降：約±0.4%/10K

滿量程的百分比值

防護等級

IP 54 (EN 60529)

過程連接

不銹鋼316L，徑向

G1/2B– 扳手尺寸SW22 ( EN 837-1/7.3 )

測量元件

彈簧管, 不銹鋼316L

≤ 6 MPa “C”型管

> 6 MPa 螺旋管,銅合金

以氦氣測漏

機芯

不銹鋼

表牌

鋁，白色

表牌印刷為黑色

指針

鋁, 黑色

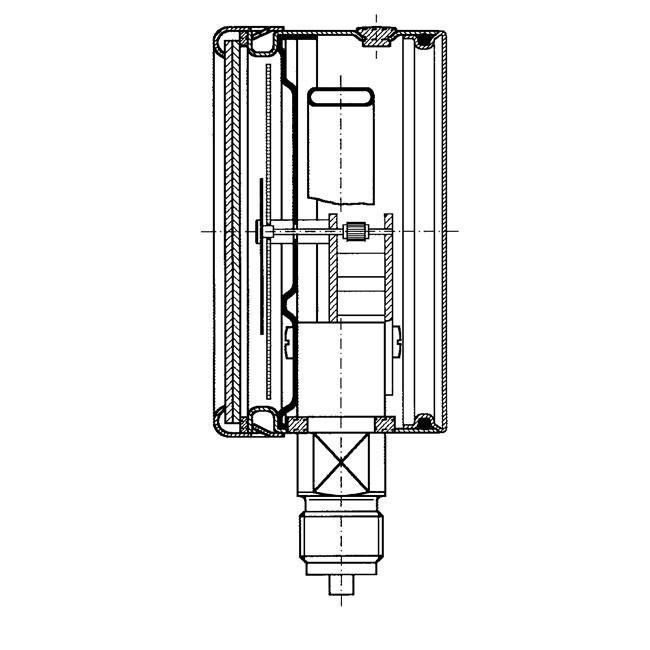

表殼

不銹鋼304, 帶防護擋板和卸壓后蓋( S3 )。

卡口式罩圈

不銹鋼304

視窗

安全玻璃
